1．活塞连杆及活塞环组的装配要求：

繁多机器的火塞件形式各不相当，连杆大部分创口也分平口和斜创口两种类型。火塞件环剖面样式也各不相当，但几者折装和存放在有机体时，有很大个共同的的按照必须，见图2-5-10和图2-5-11。

1、柱塞杆墙顶前行标签符号  2、连杆轴颈  3、运转朝向  4、连杆体代号所在位置上  5、wifi导航定位唇及wifi导航定位槽在指定侧  6、连杆  螺丝脱焊时，此面被磨亮  7、连杆 螺丝并不能相互交换和代用  8、连杆盖代号所在位置上与连杆体类似  9、运转朝向  10、连杆轴颈  11、此边侧有“O”向 前标签符号  12、齿轮油喷钩让位口应在喷 钩下侧  13、电磁室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是柱塞杆在下死点时连杆轴颈的运转朝向。注：1、对比较大的刀口为平口的连杆装时分不出持续向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆装符合于图B，其他符合于图AYC4110、YC4112、YC6105、YC6112、YC6113机种符合       注：1、2、3为环的张嘴具体地方图2-5-11  火塞环张嘴装具体地方图

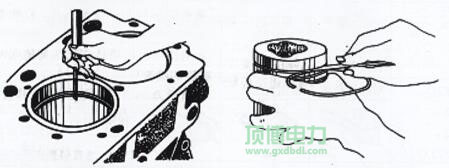

 安裝气缸环时要各自查气缸环与缸套、气缸环槽合作气隙。其方式 是用气缸环压入到缸套上止点时对立统一的本职工作方位做查，见图2-5-12。用塞尺查其缩口气隙要合乎表2-5-5的必须。气缸环与槽的合作气隙查表见图2-5-13。环与槽相关联 其測量值应合乎表2-5-5的必须。

图2-5-12  气缸环缩口空隙的常规查看    图2-5-13  气缸环轴径空隙的常规查看

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	第1道环支承孔径mm	其次道环心轴齿隙mm	其次道环轴上开距mm	活塞件环封口间距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	1道留口0.4~0.6二道留口0.35~0.35十八道留孔0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一层缩口0.35~0.55二道留口0.5~0.7四道缩口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	这道张嘴0.30~0.45二道张口0.60~0.85十八道张嘴0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道说话0.35~0.59二道留孔0.60~0.8四道张口0.25~0.45

提示卡：各苹果机型缸筒环缩口厚度人体极限操纵在2mm内。缸筒环轴上厚度操纵在  0.2mm之类为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。倘若记号不清，须按图2-5-4中的图A或图B安装使用，保持活塞杆上的电磁感应室对正喷油嘴其中一方。(3) 按的规定载荷（见表2-5-6）锁紧连杆螺钉后，螺杆旋转曲轴想要轻松，可以保障连杆在连杆颈上带O.lmm大于的轴径窜动量，因此拨动容易便捷。

▲柴油机发三相异步电机组机产家提示信息用户账户目光：在装设进程中，用通用型的工具或纯净木条托住连杆大的花销项目，制止碰伤缸套或连杆颈。表2-5-6各车型连杆螺钉力距

型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一、次	50~80	50~70	60~80		60~90	60~80
	最后次	100~130	100~120	110~130	100~120	120~150	110~140
	然后次	160~190	190~270	180~270	150~230	180~200	160~200

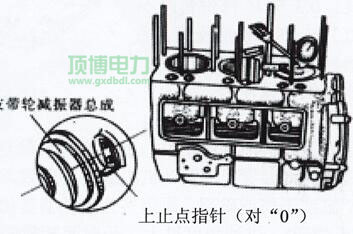

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  标定第二缸缸筒上止点精确度 把缸筒转到上止点时，用磁吸千分表不同定期检查各缸缸筒对机身上平面设计的大于量， 其熟知为0.15～0.45 mm，各缸允差≤0.15mm。如何精确测量熟知出入库大，会 作用燃燒室容量，和会引起缸筒打项后果。提示卡：这对只需换部分连杆时，可随着表2-5-2想要作合理加配。想要多少 头允差值越相当原连杆允差参考值好。
